نحن نقدم مجموعة كاملة من آلات وضع العلامات الدوارة والخطية - بما في ذلك نماذج OPP المذابة على الساخن ذات 12/16/24 محطة ومتغيرات الملصقات اللاصقة ذات 4/6/8/12/16/24 محطة - المصممة لتطبيقات المشروبات ومستحضرات التجميل والمستحضرات الصيدلانية والكيميائية اليومية.

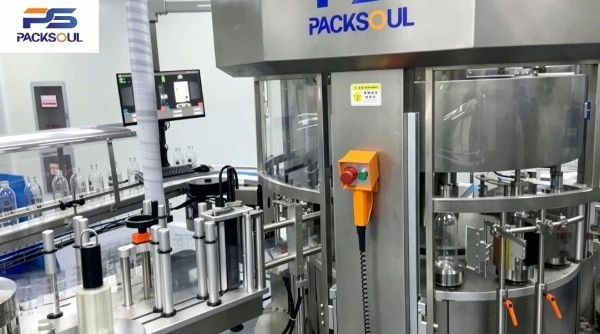

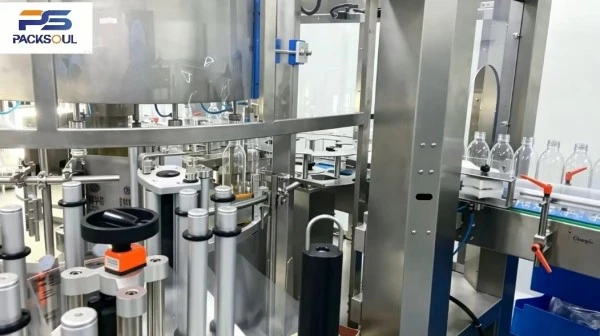

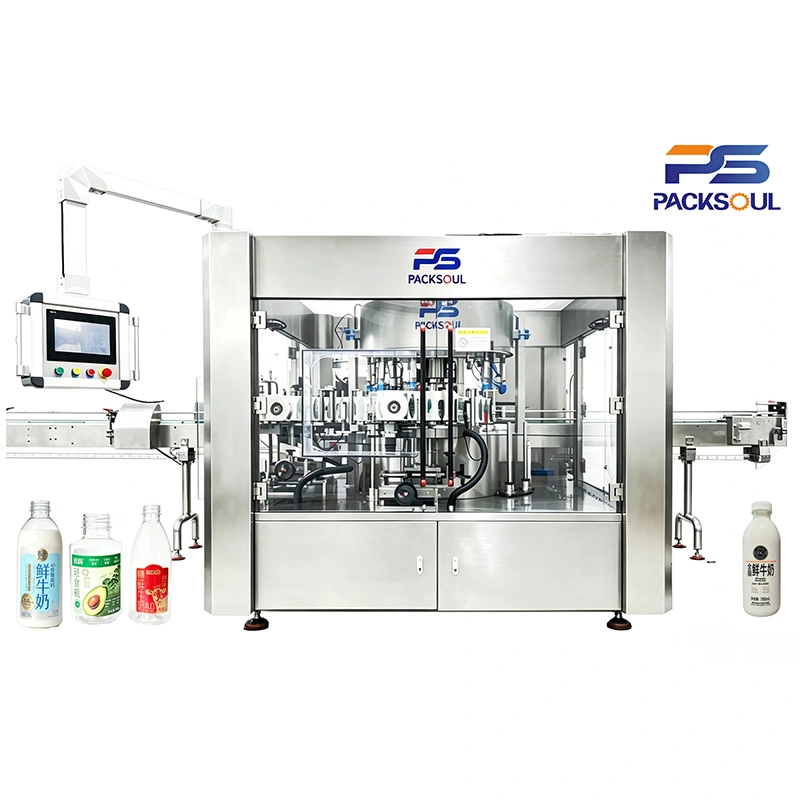

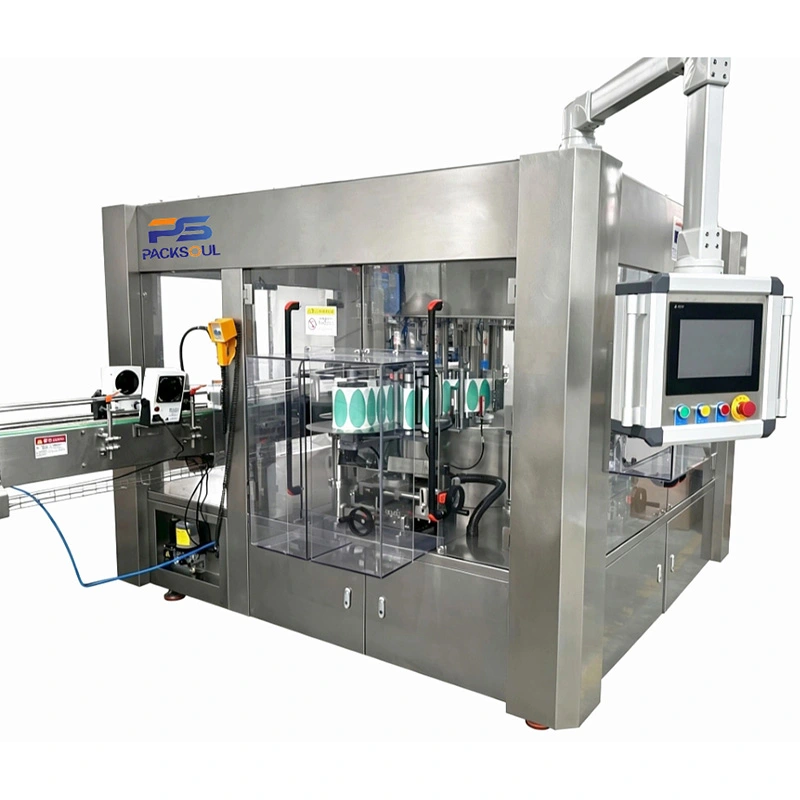

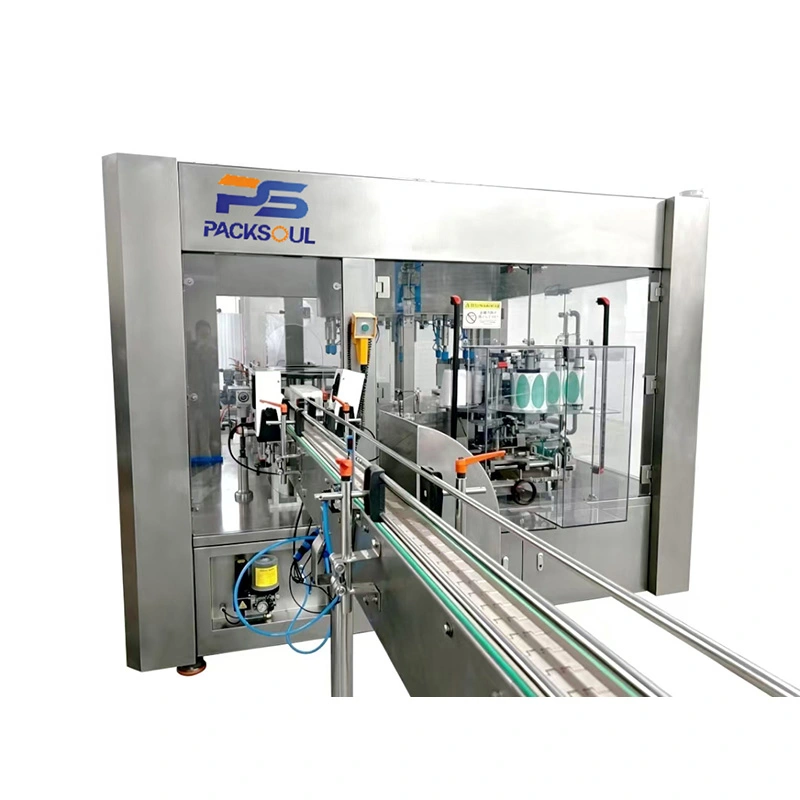

إن آلة لصق الملصقات ذاتية اللصق على الزجاجات الدوارة المستديرة عبارة عن آلة لصق أوتوماتيكية عالية السرعة مع نظام تحديد موضع دوار، مصمم خصيصًا للحاويات المستديرة المختلفة. يمكنها تطبيق ملصقات مفردة أو مزدوجة بدقة تحديد موضع عالية.

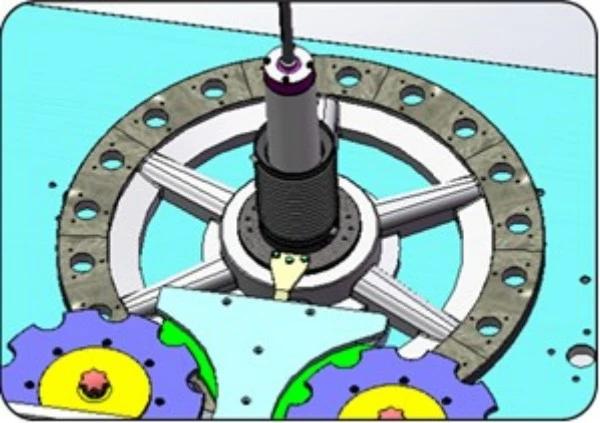

تتكون الآلة من منصة أساسية، نظام ناقل، طاولة دوارة، محطة وضع العلامات، نظام تحديد المواقع المؤازر ونظام التحكم الكهربائي. تقوم عجلة نجمية دقيقة بفصل الزجاجات، بينما يتحكم حامل الزجاجات المستقل الذي يعمل بمحرك مؤازر في السرعة ويضع كل زجاجة بدقة عند نقطة وضع العلامات المطلوبة.
يمكن للآلة أن تعمل بشكل مستقل أو تتكامل مع خطوط التعبئة والتغطية. يتم استخدامه على نطاق واسع لإنتاج كميات كبيرة من الزجاجات المستديرة في مختلف الصناعات.

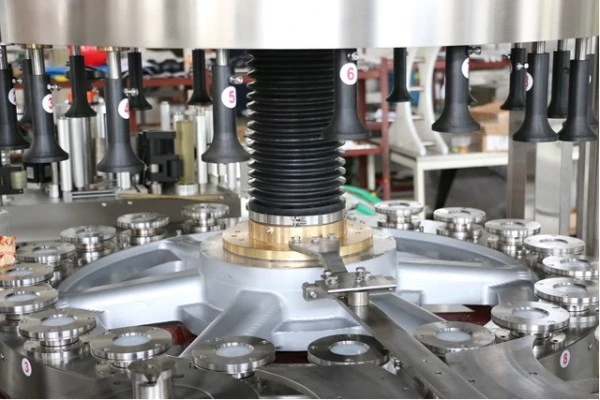

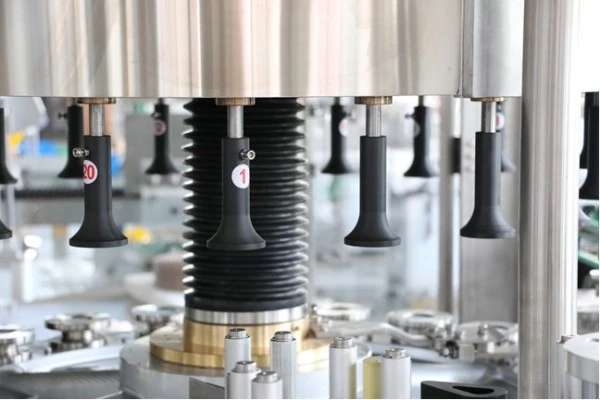

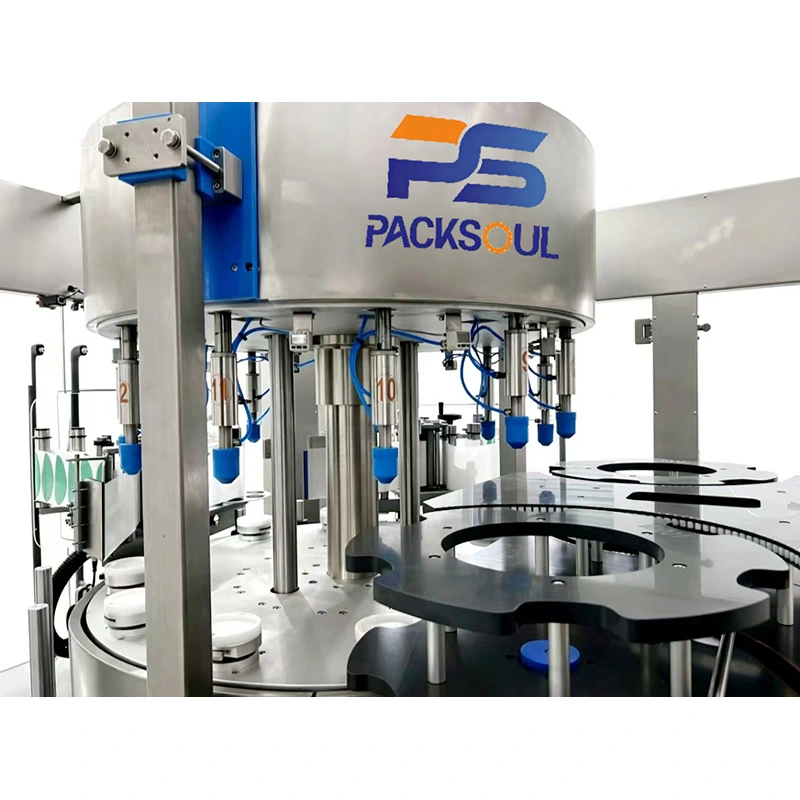

تصميم دوار مكون من 12 محطة، تصميم مدمج للماكينة مع تغذية وتفريغ الزجاجة بشكل مضمن. يتم تشغيل كل حامل زجاجة بشكل مستقل من أجل التشغيل السلس والمستقر.
يضمن الوضع الميكانيكي وضع العلامات الدقيقة في الموضع المطلوب. تدعم حاملات الزجاجات القابلة للتعديل أحجام الزجاجات المختلفة والملصقات الطويلة.

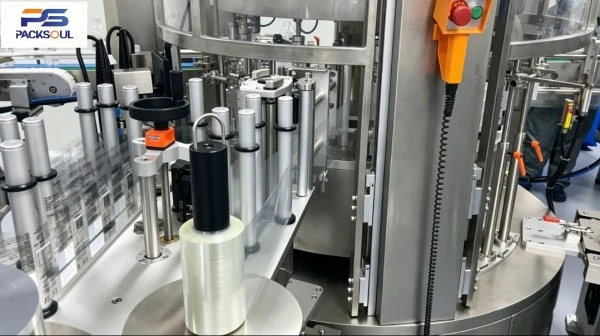

يدعم رأس وضع العلامات التعديل متعدد الاتجاهات. يمكن تعديل الموضع والزاوية بسرعة بدون أدوات خاصة.

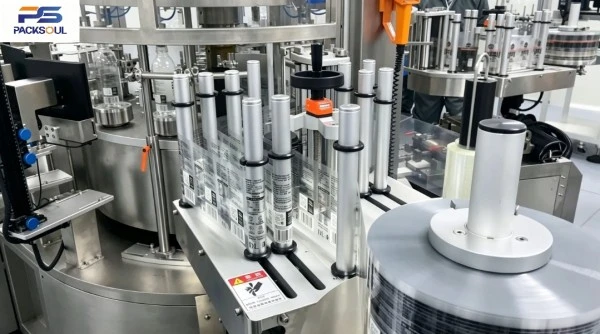

يوفر نظام شد الملصقات المُحسّن تغذية سلسة ومستقرة للملصقات، مما يساعد على تقليل تكسر الملصقات واختلال المحاذاة.
تضمن تغذية الملصقات التي تعتمد على المؤازرة تطبيقًا دقيقًا ومتسقًا للملصقات. تعديل المعلمة السهل يبسط العملية.
يتم تصنيع المكونات الرئيسية داخليًا، مع توفير قطع الغيار بسهولة لإجراء صيانة مريحة وخدمة سريعة.
توفر المكونات المصنعة بدقة والتصميم المغلق تشغيلًا مستقرًا وحماية جيدة ضد الغبار والرطوبة.
تقوم الآلة بمراقبة تدفق الزجاجة، وضبط السرعة تلقائيًا، وتتوقف عند حدوث انحشار الزجاجة. غطاء الأمان يوقف الآلة عند فتحها.
| عنصر المعلمة | قيمة المواصفات |
| نموذج | PSR-B120 |
| سرعة وضع العلامات | 12000 بف (زجاجة في الساعة) |
| قطر الحاوية | 30-100 مم (على أساس قطر قاع الزجاجة، التخصيص متاح للأحجام الأكبر) |
| ارتفاع الحاوية | 100-400 ملم |
| تسمية أقصى ارتفاع | 200 ملم |
| أقصى عرض للملصق | 300 ملم |
| البعد لفة التسمية | الداخلي: Φ76.2 ملم، الخارجي: Φ400 ملم |
| حجم الآلة بالكامل | الطول 4000 × العرض 2500 × الارتفاع 2000 ملم |
| ارتفاع طاولة العمل | 1000±50 ملم (يمكن تخصيصها) |
تستخدم آلة وضع العلامات ذاتية اللصق على الزجاجات الدوارة PACKSOUL نظام تحديد موضع العجلة النجمية الدوارة وتغذية الملصقات التي تعمل بمحرك مؤازر لوضع العلامات التلقائي.
يتم فصل الزجاجات بالتساوي ونقلها إلى الطاولة الدوارة. تدور حاملات الزجاجة وفقًا للمعايير المحددة مسبقًا، بينما يكتشف نظام تحديد المواقع نقطة وضع العلامات المطلوبة ويتحكم في زاوية الزجاجة بدقة. تقوم محطة وضع العلامات المؤازرة بتطبيق الملصق، وتقوم أسطوانة الفرشاة بتنعيمه على سطح الزجاجة. يتم بعد ذلك تفريغ الزجاجات النهائية تلقائيًا، مما يكمل عملية وضع العلامات بأكملها.
إن آلة وضع العلامات ذاتية اللصق على الزجاجات الدوارة المستديرة مناسبة لوضع العلامات على الزجاجات المستديرة ذات الحجم الكبير في العديد من الصناعات.
المشروبات: زجاجات الحليب وزجاجات العصير وزجاجات المياه المعدنية وزجاجات الشاي
العناية الشخصية: زجاجات الشامبو وزجاجات الزيوت العطرية وزجاجات العطور
الأدوية والرعاية الصحية: زجاجات السوائل الفموية وزجاجات المكملات الصحية
المواد الكيميائية: زجاجات الكواشف والحاويات الكيميائية الصناعية الصغيرة
مناسبة لخطوط الإنتاج المستمرة عالية السرعة. تتوفر حلول مخصصة لأشكال الزجاجات الخاصة
قم بتنظيف سلسلة الناقل والعجلة النجمية ورأس وضع العلامات وأجهزة الاستشعار الكهروضوئية يوميًا. قم بإزالة بقايا الملصق والغبار.
قم بفحص المحركات المؤازرة ومحركات الأقراص المؤازرة بانتظام، وقم بمعايرة دقة موضع وضع العلامات عند الحاجة.
في البيئات الرطبة، قم بإزالة الرطوبة من خزانة التحكم الكهربائية بانتظام لحماية المكونات الكهربائية.
لا تستخدم الماء عالي الضغط لتنظيف الخزانة الكهربائية أو المحركات المؤازرة لمنع تلف المياه وحدوث دوائر قصيرة.
للإيقاف طويل الأمد، قم بتحرير شد لفة الملصق لمنع المادة اللاصقة من الالتصاق بالبكرات والأعمدة.
تحقق بانتظام من غطاء الأمان وقفل الباب لضمان التشغيل السليم والموثوق.

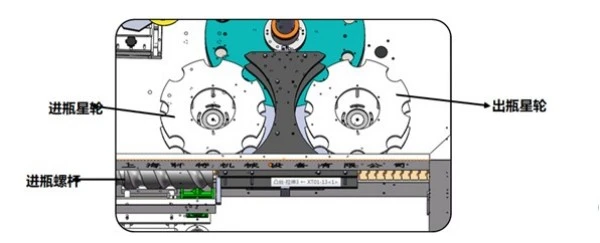

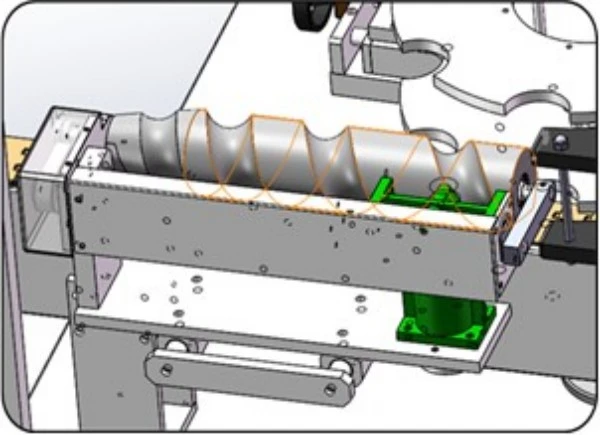

يتم نقل الزجاجات إلى الآلة بتدفق منظم. يقوم برغي التغذية بفصل الزجاجات المتقاربة على فترات متساوية.

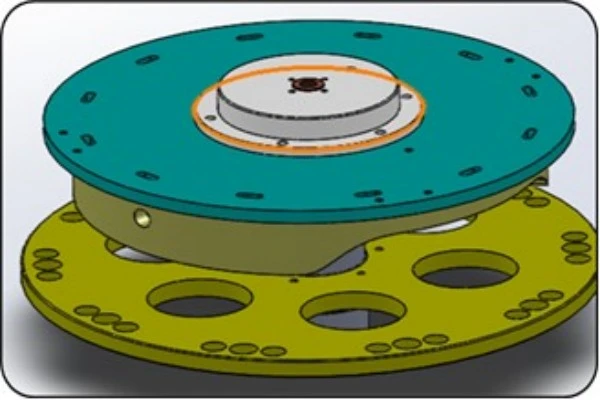

تقوم عجلة التغذية النجمية بنقل الزجاجات بسلاسة إلى الطاولة الدوارة.
يقوم حامل الزجاجة بتأمين الزجاجة بينما يكون المحرك المؤازر جاهزًا لتحديد موضعه.
يكتشف نظام تحديد المواقع النقطة المرجعية للزجاجة ويرسل أمر التدوير.
يقوم حامل الزجاجة الذي يعمل بمحرك مؤازر بتدوير الزجاجة إلى زاوية وضع العلامات المحددة مسبقًا.
تقوم محطة وضع العلامات المؤازرة بتوزيع الملصق، وتقوم آلية الفرشاة بضغطه بقوة على سطح الزجاجة.
يتم نقل الزجاجات النهائية من خلال عجلة التفريغ النجمية والانتقال إلى عملية الإنتاج التالية.
| لا. | اسم المكون | ماركة |
| 1 | واجهة المستخدم البشرية | شنايدر (فرنسا) |
| 2 | محرك سيرفو | شنايدر (فرنسا) |
| 3 | محرك سيرفو | شنايدر (فرنسا) |
| 4 | المحرك الرئيسي | شنايدر (فرنسا) |
| 5 | محرك الناقل | ترانستيكنو (إيطاليا) |
| 6 | بلك | شنايدر (فرنسا) |
| 7 | عاكس التردد | شنايدر (فرنسا) |
| 8 | عاكس التردد | شنايدر (فرنسا) |
| 9 | مستشعر التسمية الشفاف | ليوزي (ألمانيا) |
| 10 | حساس كشف الأجسام (النوع الكهروضوئي العاكس) | مريض (ألمانيا) |
| 11 | كشف الاستشعار الكهروضوئي (النوع العاكس) | مريض (ألمانيا) |
| 12 | تبديل القرب | مريض (ألمانيا) |
| 13 | تحويل التيار الكهربائي | ميغاواط (تايوان، الصين) |
| 14 | التبديل الشامل للتغيير | مولر (ألمانيا) |
| 15 | مفتاح التوقف في حالات الطوارئ | شنايدر (فرنسا) |
| 16 | قواطع دائرة التسرب الأرضي | شنايدر (فرنسا) |
| 17 | قواطع دوائر مصغرة | شنايدر (فرنسا) |
| 18 | موصل التيار المتردد | شنايدر (فرنسا) |
| 19 | التشفير الدوارة | نيميكون (اليابان) |
| 20 | حلقة الانزلاق الكهربائية | سيرينج |
| 21 | مقياس الضغط | باناسونيك (اليابان) |
| 22 | كاميرا الرؤية | هيكفيجن |

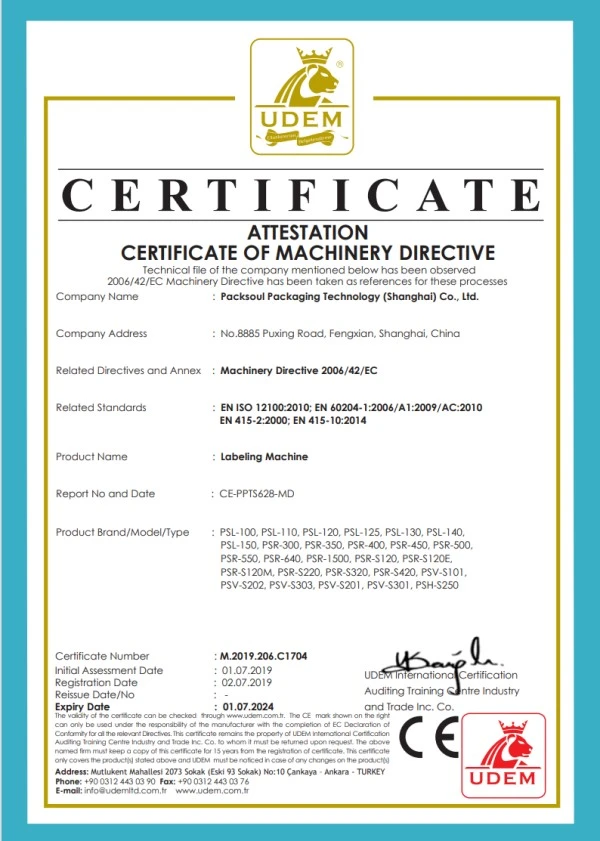

تتوافق جميع المكونات الكهربائية مع متطلبات شهادة CE.
يتم استخدام الآلات الدقيقة باستخدام الحاسب الآلي في جميع أنحاء الماكينة، مع تحكم صارم في التسامح من أجل تشغيل موثوق ومنخفض الضوضاء أثناء الإنتاج عالي السرعة على المدى الطويل.

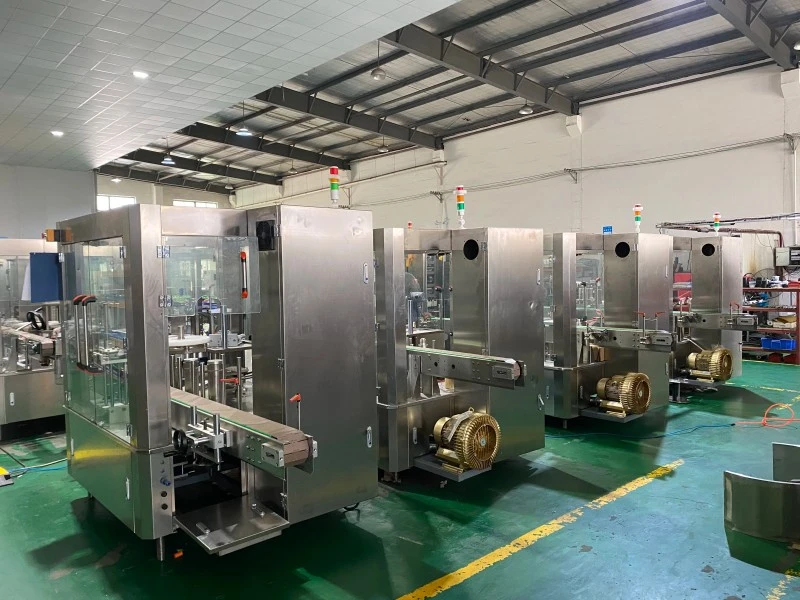

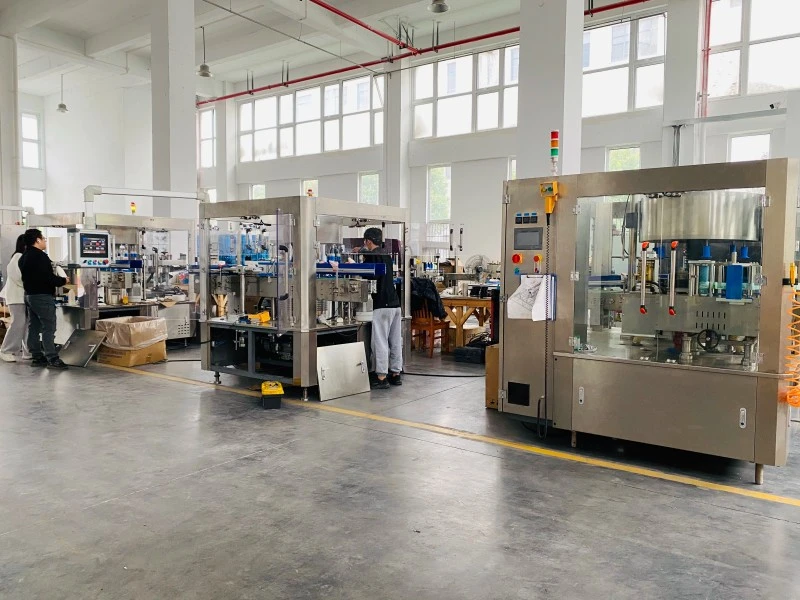

تخضع كل آلة لاختبارات التقادم المستمرة بدون تحميل قبل الشحن، مع فحص دقة الملصقات والمزامنة المؤازرة ووظائف التوقف والإنذار الآمنة بشكل كامل.
تتميز الماكينة بتصميم مغلق ومقاوم للغبار والتآكل مع هيكل رئيسي من الفولاذ المقاوم للصدأ 304 لمتانة طويلة الأمد.
على عكس آلات وضع العلامات الدوارة القياسية ذات العمود الرئيسي الواحد، تستخدم آلة وضع العلامات ذاتية اللصق الدوارة PACKSOUL 12 حامل زجاجات يعمل بمحرك مؤازر بشكل مستقل مع تحكم إلكتروني قابل للبرمجة. يمكن تعديل كل محطة على حدة لتحديد المواقع بدقة، حتى بالنسبة للزجاجات المستديرة المعقدة.
عملية سلسة ومستقرة بسرعة عالية. يمكن أيضًا تطبيق الملصقات الطويلة بالتساوي.
يتم تصنيع المكونات الرئيسية داخليًا ويتم الاحتفاظ بها في المخزون من أجل التسليم والصيانة ودعم قطع الغيار بشكل أسرع.
تعمل أجزاء التغيير الخالية من الأدوات على تغيير حجم الزجاجة بشكل أسرع وتقليل وقت توقف الإنتاج.
تتوقف الماكينة تلقائيًا في حالة انحشار الزجاجة أو فتح باب الأمان، مما يقلل من تلف الماكينة وهدر المواد.
يوفر التصميم المغلق عملية موثوقة على المدى الطويل في بيئات إنتاج الأغذية والعناية الشخصية الرطبة.

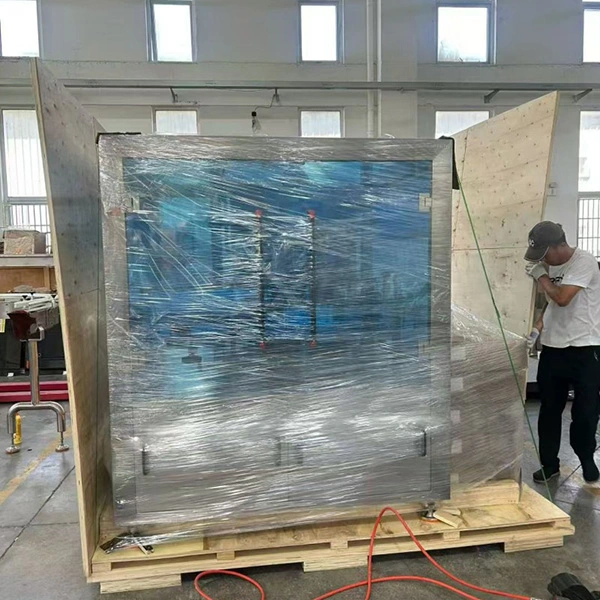

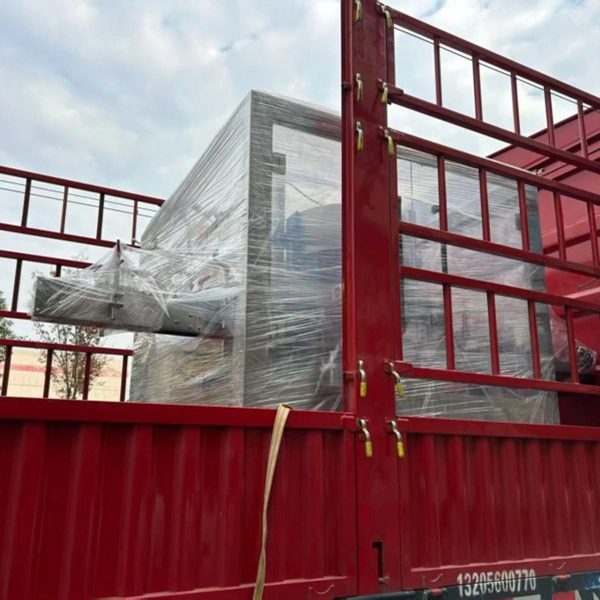

1. علبة خشبية خالية من التبخير مع حماية مقاومة للماء والصدمات والرطوبة للنقل البحري والجوي.
2. يتم تعزيز الأجزاء المتحركة الرئيسية لمنع التحول أثناء النقل.
3. يتم توفير قائمة التعبئة وتقرير التفتيش وشهادة المطابقة والمستندات الجمركية للتصدير.
4. تتوفر شروط التجارة FOB وCIF وDDP.
تركز PackSoul على تطوير وتصنيع آلات وضع العلامات الدوارة عالية السرعة. يتم توفير آلات وضع العلامات ذاتية اللصق على الزجاجات الدوارة الخاصة بنا للعملاء في الأسواق الخارجية المختلفة، بما في ذلك أوروبا وجنوب شرق آسيا والشرق الأوسط وأمريكا الجنوبية وأفريقيا.

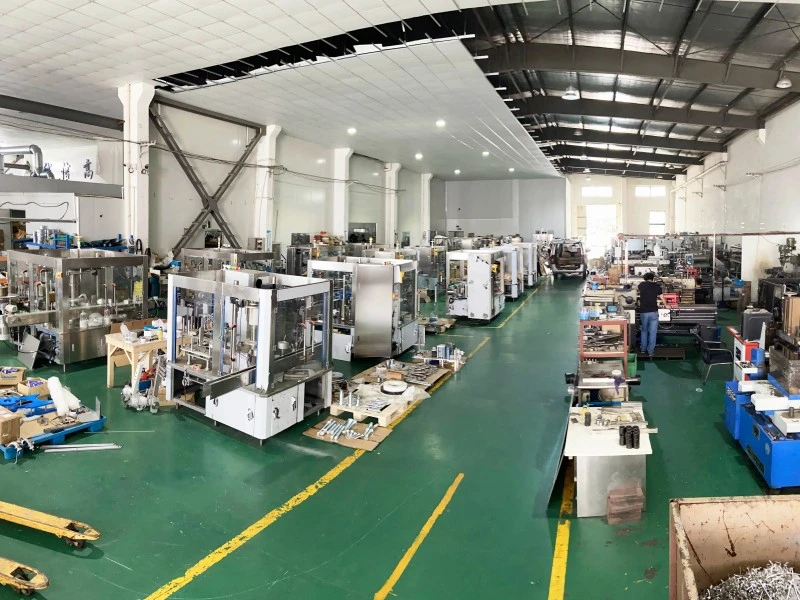

ومن خلال إمكانات البحث والتطوير والتصنيع واختبار الآلات الداخلية، فإننا نقدم دعمًا فنيًا وتصنيعيًا متكاملاً. يتم استخدام معداتنا في المشروبات والعناية الشخصية والتطبيقات الصيدلانية، مع خبرة في مشاريع خطوط وضع العلامات الكاملة للعملاء في الخارج.
يمكن ترتيب المهندسين لتركيب وتشغيل الماكينة في موقع العميل، بما في ذلك أحجام الزجاجات المختلفة. للحصول على خطوط تعبئة كاملة، يمكننا أيضًا المساعدة في تكامل الخط وتشغيله. ويمكن ترتيب الجدول الزمني وفقا لظروف موقع العميل.
يغطي التدريب في الموقع تشغيل الماكينة، وتغيير الزجاجة، وضبط المعلمات، واستكشاف الأخطاء وإصلاحها الأساسية، والصيانة اليومية. يتم توفير أدلة التشغيل أيضا.
يأتي الجهاز مع ضمان لمدة عام بعد القبول. يتم إصلاح الأخطاء التي لم يتسبب فيها الإنسان خلال فترة الضمان مجانًا. بعد انتهاء الضمان، يتم توفير الصيانة مدى الحياة بتكلفة قطع الغيار فقط.
يتم توفير دعم الفيديو عن بعد لاستكشاف الأخطاء وإصلاحها. بالنسبة للمشكلات الكبرى، يمكن ترتيب مهندس للخدمة في الموقع خلال 24 ساعة. يتم الاحتفاظ بقطع الغيار الشائعة في المخزون ويتم شحنها عادةً خلال 3 أيام عمل بعد تأكيد الطلب، باستثناء أيام العطلات.
يتم الاحتفاظ بسجلات الخدمة، ويقوم فريقنا الفني بمتابعة تشغيل الماكينة بانتظام لتوفير الدعم في الوقت المناسب لقضايا الصيانة والإنتاج.
ج: إنه مصمم بشكل أساسي لتحديد المواقع الدقيقة ووضع العلامات على الزجاجات المستديرة. يمكنه أيضًا التعامل مع بعض الحاويات المربعة العادية. تتوفر حلول مخصصة للزجاجات ذات الأشكال الخاصة.
ج: نعم. يمكن تعديل السرعة بشكل مستمر لتتناسب مع سرعة الإنتاج لخط الإنتاج الكامل.
ج: لا. يمكن إزالة أجزاء التغيير الرئيسية بسرعة، ويمكن ضبط معظم نقاط الضبط بدون أدوات، مما يجعل عمليات التغيير سريعة وسهلة.
ج: يحتوي كل حامل زجاجة على منحنى دوران قابل للبرمجة بشكل مستقل، مما يوفر دقة تحديد موضع أعلى للملصقات الطويلة وتطبيقات وضع العلامات الخاصة.
ج: نعم. تتميز الماكينة بتصميم مقاوم للماء والغبار والتآكل ويمكن أن تعمل بشكل موثوق في البيئات الرطبة. يوصى بالصيانة المنتظمة وإزالة الرطوبة من الخزانة الكهربائية.
ج: نعم. يمكن إرسال المهندسين ذوي الخبرة إلى الخارج للتركيب والتشغيل وتدريب المشغلين في الموقع.
